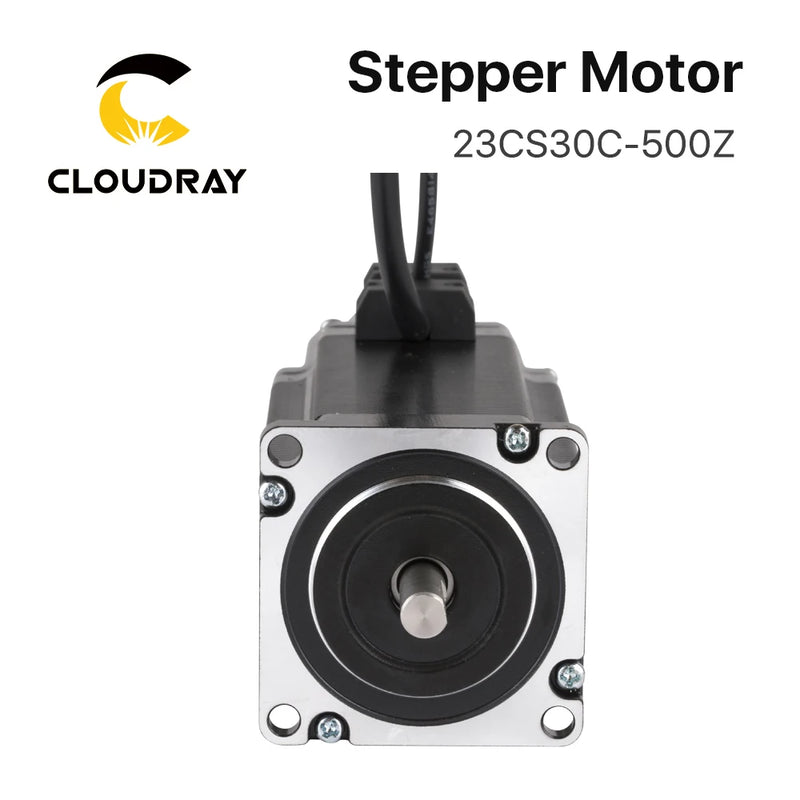

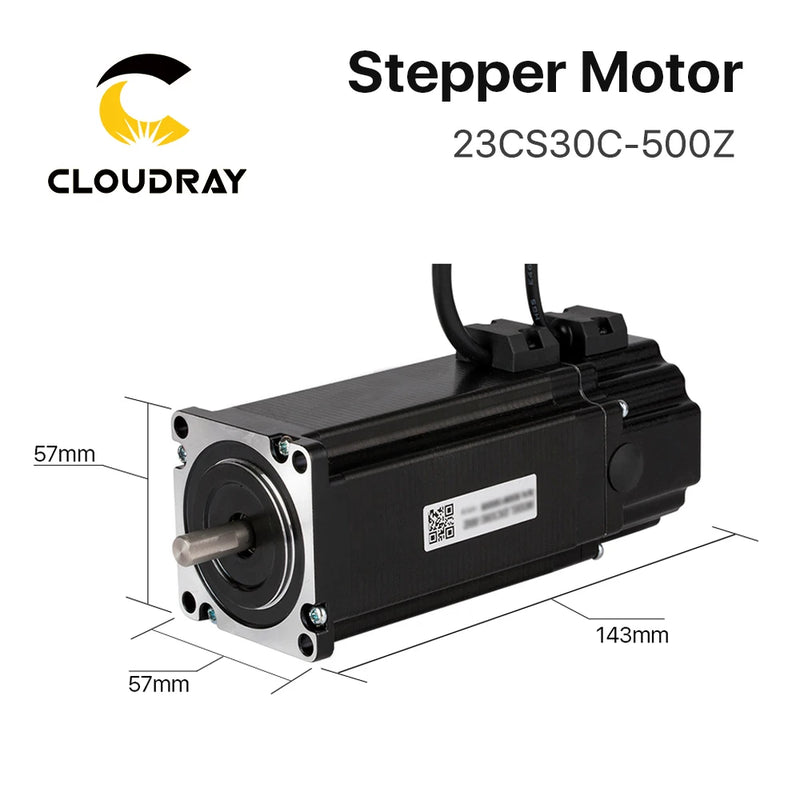

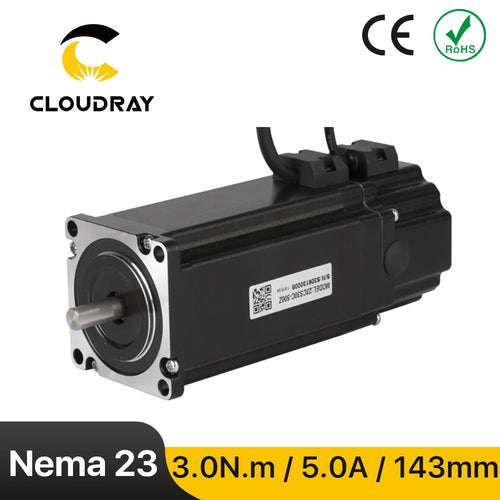

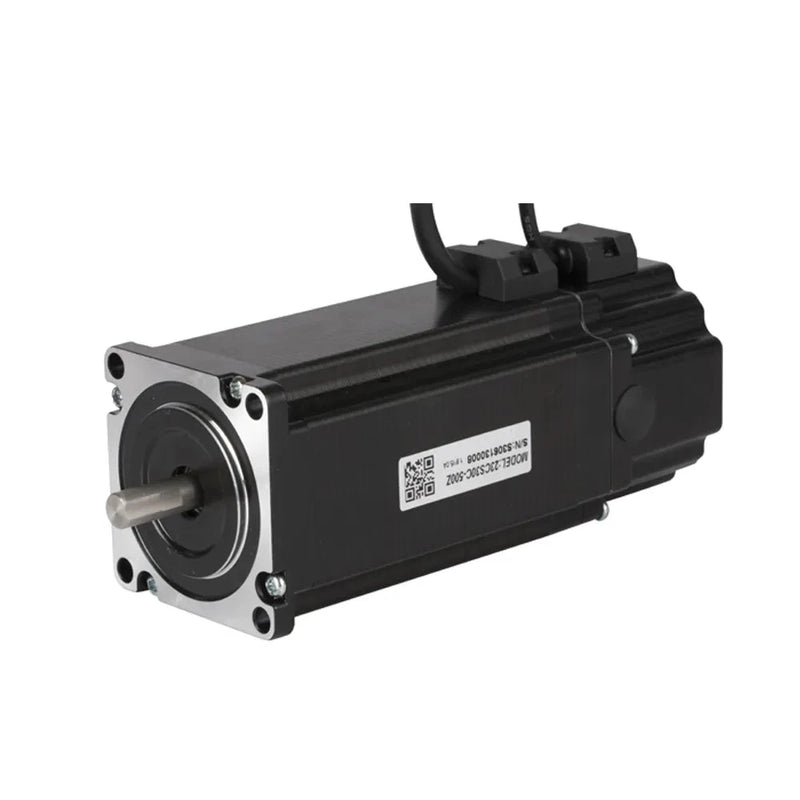

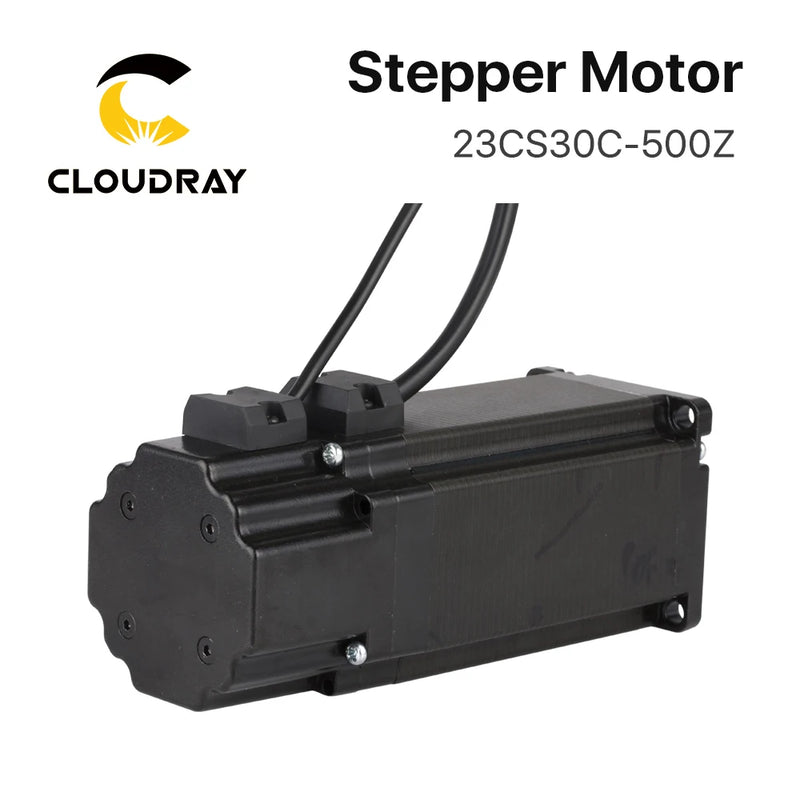

Motor paso a paso Nema 23 de Cloudray, motor paso a paso bifásico de 143mm 3N.m 5A
La serie de motores paso a paso Cloudray ha establecido el estándar de calidad, confiabilidad y durabilidad en motores paso a paso. La precisión de nuestros motores Torque Power solo se compara con la confiabilidad de su rendimiento. Todos los motores Torque Power son bidireccionales y totalmente cerrados con rodamientos de bolas permanentemente lubricados para un funcionamiento suave y duradero.
Baja vibración, bajo calentamiento, sin pérdida de paso. Respuesta rápida, mejor rendimiento de aceleración.
Mayor resolución, evitación de regiones de resonancia.
El ángulo de paso es ajustable (sonó en 18°±5%), el ángulo de paso del motor paso a paso de 0,9° es más pequeño, la finura es mayor y el posicionamiento es más preciso. Evita la vibración, funciona más suavemente y genera menos ruido.
Estructura robusta, vida útil extremadamente larga. Materiales de alta calidad, incluidos rodamientos y eje fabricados en Japón.
Conjunto robusto, rango de alta velocidad y rendimiento excepcional incluso en los entornos más hostiles.
hacen de Cloudray Stepper Motors la solución perfecta para aplicaciones de posicionamiento exigentes.
La longitud corta y el peso ligero permiten su uso en sistemas altamente integrados.
Parámetros del motor paso a paso Nema23 |
||||||||||
Modelo |
Ángulo de paso |
Longitud del motor |
Clasificado |
Fase |
Fase |
Torque de retención |
Rotor |
Cable conductor |
Peso |
Comprar |
(grado) |
(mm) |
(A) |
(Ohm) |
(mH) |
(Nuevo Méjico) |
(²) |
(No) |
(gramo) |
||
23CS09B-280 |
1.8 |
55 |
2.8 |
0,42 ohmios ±10 % |
1,53 mH±20% |
0,9 |
260 |
4 |
700 |
|
23CS09C-280 |
1.8 |
55 |
2.8 |
0,42 ohmios ±10% |
1,53 mH±20% |
0,9 |
260 |
4 |
700 |
|
23CS13B-280 |
1.8 |
64 |
2.8 |
0,64 ohmios ±10 % |
2,65 mH±20% |
1.3 |
460 |
4 |
1100 |
|
23CS13C-280 |
1.8 |
64 |
2.8 |
0,64 ohmios ±10 % |
2,65 mH±20% |
1.3 |
460 |
4 |
1100 |
|
23CS15C-280 |
1.8 |
76 |
2.8 |
0,55 ohmios ±10 % |
1,45 mH±20% |
1.5 |
150 |
4 |
900 |
|
23CS22C-400 |
1.8 |
80 |
4.0 |
0,41 ohmios ±10 % |
2,0 mH±20% |
2.2 |
460 |
4 |
1200 |
|
23CS30C-500 |
1.8 |
102 |
5.0 |
0,82 ohmios ±10 % |
3,73 mH±20% |
3.0 |
720 |
4 |
1500 |
|
23CS13C-280Z (Freno) |
1.8 |
115 |
2.8 |
0,64 ohmios ±10% |
2,65 mH±20% |
2.8 |
460 |
4 |
1100 |
|
23CS22C-400Z (Freno) |
1.8 |
119 |
4.0 |
0,41 ohmios ±10% |
2,0 mH±20% |
4.0 |
460 |
4 |
1600 |
|

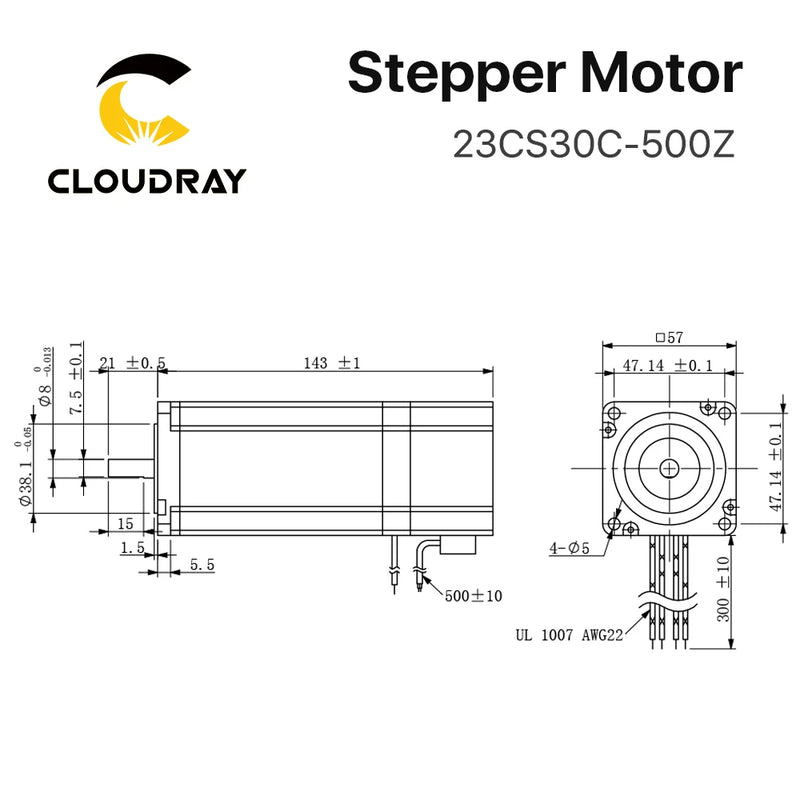

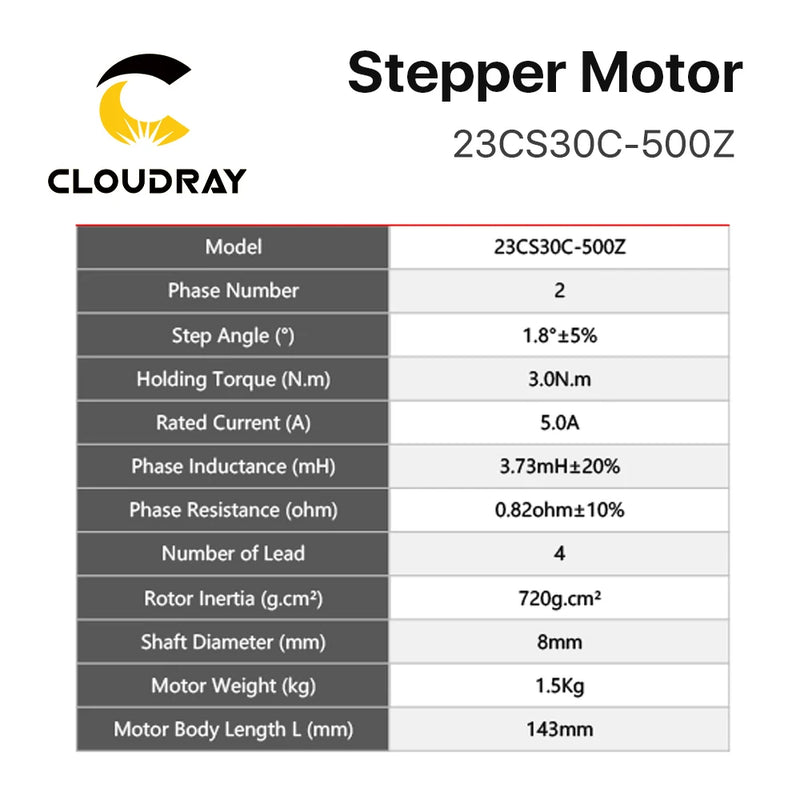

23CS30C-500Z (Freno) |
1.8 |
143 |
5.0 |
0,82 ohmios ±10% |
3,73 mH±20% |
5.0 |
720 |
4 |
1500 |
|
