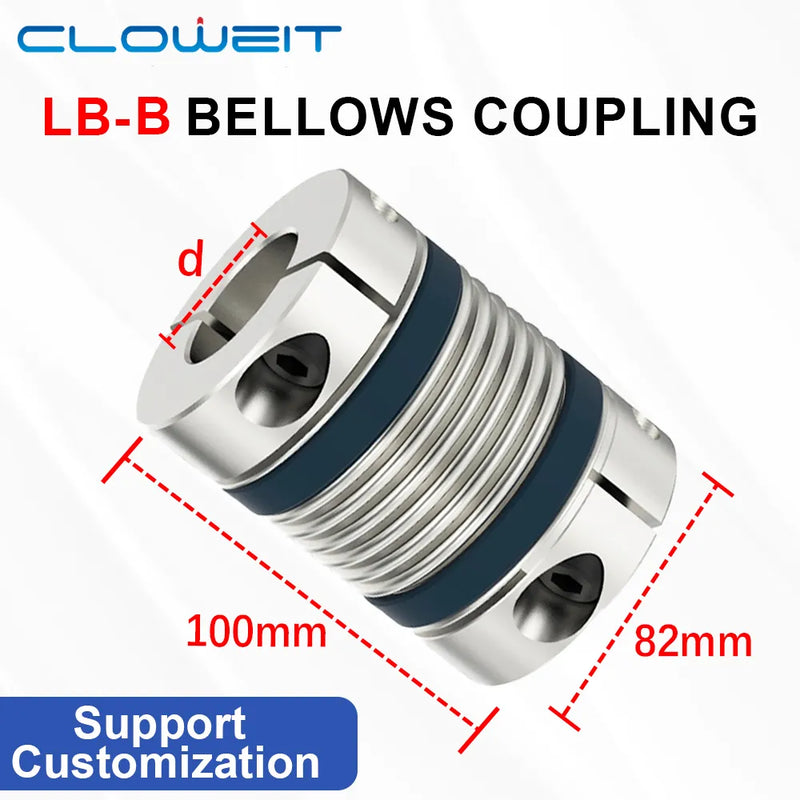

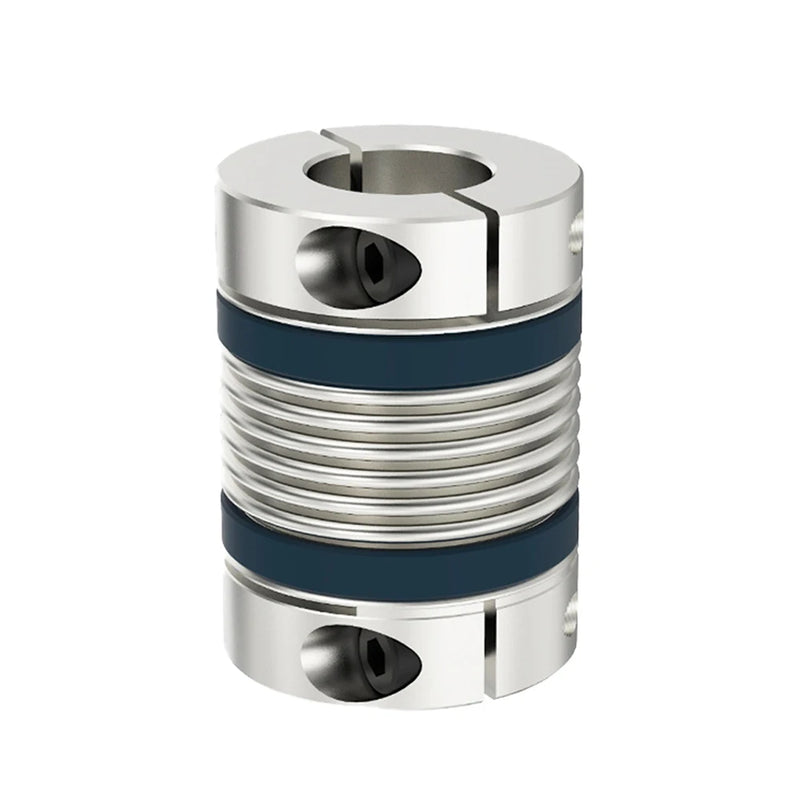

Acoplamiento de eje CHBG LB B D82L100 Acoplador de motor flexible de fuelle CNC
LB-B-D82L100 |
Fuelles de sujeción |
EL TAMAÑO DE UN ORIFICIO LATERAL PUEDE MENSAJE (D1): |
1 juego de tarifa personalizada |
Diámetro del eje |
Ancho del chavetero |
Profundidad del chavetero |
Tolerancia |
0,5 usd para LD/LF/LB/LE |
10-12 mm |
4mm |
1,8 mm |
0,1 mm |
12,7-17 mm |
5mm |
2,3 mm |
||
18-22 mm |
6mm |
2,8 mm |
||
23-30 mm |
8mm |
3,3 mm |
0,2 mm |
|
31-38 mm |
10mm |
3,3 mm |
||
39-44 mm |
12mm |
3,3 mm |
||
45-50 mm |
14mm |
3,5 mm |
||
51-58 mm |
16mm |
4,3 mm |
||
59-65mm |
18mm |
4,4 mm |
Modelo |
D |
l |
D1-D2 |
METRO |
L1 |
L2 |
L3 |
Atornillar esfuerzo de torsión |
dieciséis |
30 |
3-8 |
M2.5 |
11 |
8 |
3 |
1.1 |
|
20 |
34 |
4-10 |
M3 |
13 |
8 |
3.5 |
2.1 |
|
25 |
38 |
5-12 |
M3 |
14 |
10 |
3.7 |
2.1 |
|
32 |
48 |
6-15 |
M4 |
16.5 |
15 |
4.9 |
4.9 |
|
40 |
58 |
8-20 |
M5 |
18 |
22 |
5.5 |
10 |
|
55 |
72 |
10-25 |
M6 |
22 |
28 |
6.7 |
17 |
|
sesenta y cinco |
82 |
12-38 |
M6 |
26,5 |
29 |
8 |
17 |
|
82 |
100 |
20-42 |
M8 |
33 |
34 |
10 |
44 |
|
dieciséis |
27 |
3-8 |
M3 |
9.5 |
8 |
2,65 |
2.1 |
|
20 |
30 |
4-10 |
M3 |
11 |
8 |
3.1 |
2.1 |
|
25 |
34 |
5-12 |
M4 |
12 |
10 |
3.5 |
4.9 |
|
32 |
42 |
6-15 |
M5 |
13.5 |
15 |
4.25 |
10 |
|
40 |
50 |
8-20 |
M5 |
14 |
22 |
5 |
10 |
|
| 55 |
57 |
10-25 |
M6 |
14.5 |
28 |
4.2 |
17 |
Modelo |
Par nominal |
Tuerca maxima |
Velocidad máxima |
Momento de inercia |
Paralelo permitido |
angular permitido |
Peso |
LB-B-D16L30 |
0,8 |
1.2 |
8500 |
8*10-7 |
0.1 |
1.5 |
26 |
LB-B-D20L34 |
1.8 |
2.7 |
7600 |
2,2*10-6 |
0,15 |
2 |
39 |
LB-B-D25L38 |
2 |
3 |
6000 |
6,9*10-6 |
0,15 |
2 |
60 |
LB-B-D32L48 |
2.5 |
3.8 |
4700 |
6,9*10-6 |
0,2 |
2 |
114 |
LB-B-D40L58 |
10 |
15 |
4200 |
2.1*10-5 |
0,2 |
2 |
207 |
LB-B-D55L72 |
22 |
33 |
3900 |
2,3*10-5 |
0,2 |
2 |
472 |
LB-B-D65L82 |
55 |
82,5 |
3500 |
3,7*10-5 |
0,2 |
2 |
744 |

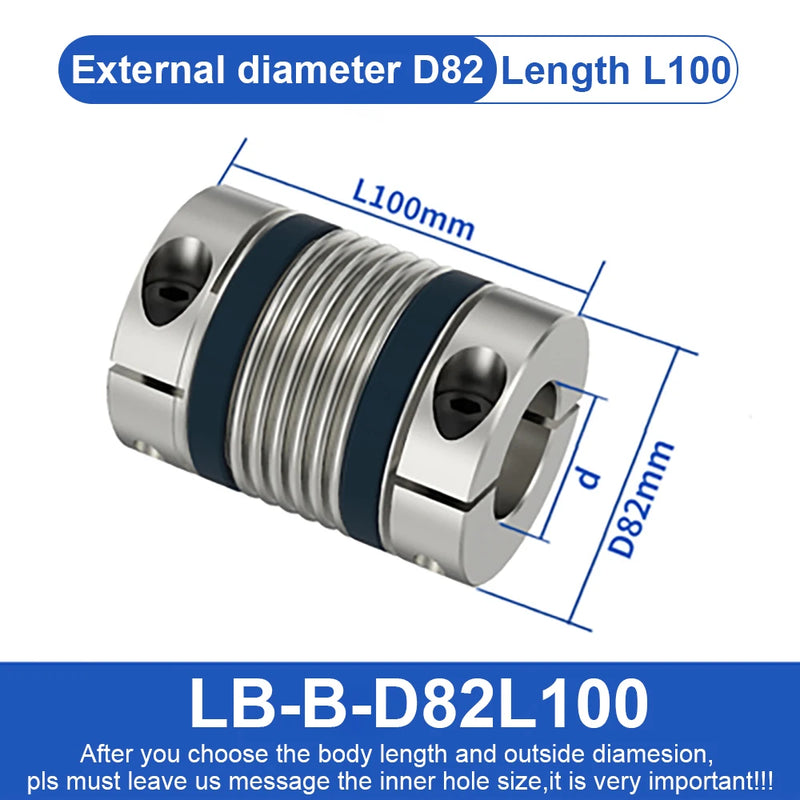

LB-B-D82L100 |
70 |
105 |
3200 |
6*10-5 |
0,2 |
2 |
1435 |
LB-D-D16L27 |
0,8 |
1.2 |
15000 |
8*10-7 |
0.1 |
1.5 |
25 |
LB-D-D20L30 |
1.8 |
2.7 |
12000 |
2,2*10-6 |
0,15 |
2 |
35 |
LB-D-D25L34 |
2 |
3 |
12000 |
6,9*10-6 |
0,15 |
2 |
55 |
LB-D-D32L42 |
2.5 |
3.8 |
10000 |
6,9*10-6 |
0,2 |
2 |
101 |
LB-D-D40L50 |
10 |
15 |
9000 |
2.1*10-5 |
0,2 |
2 |
180 |
LB-D-D55L57 |
22 |
33 |
4500 |
2,3*10-5 |
0,2 |
2 |
375 |
