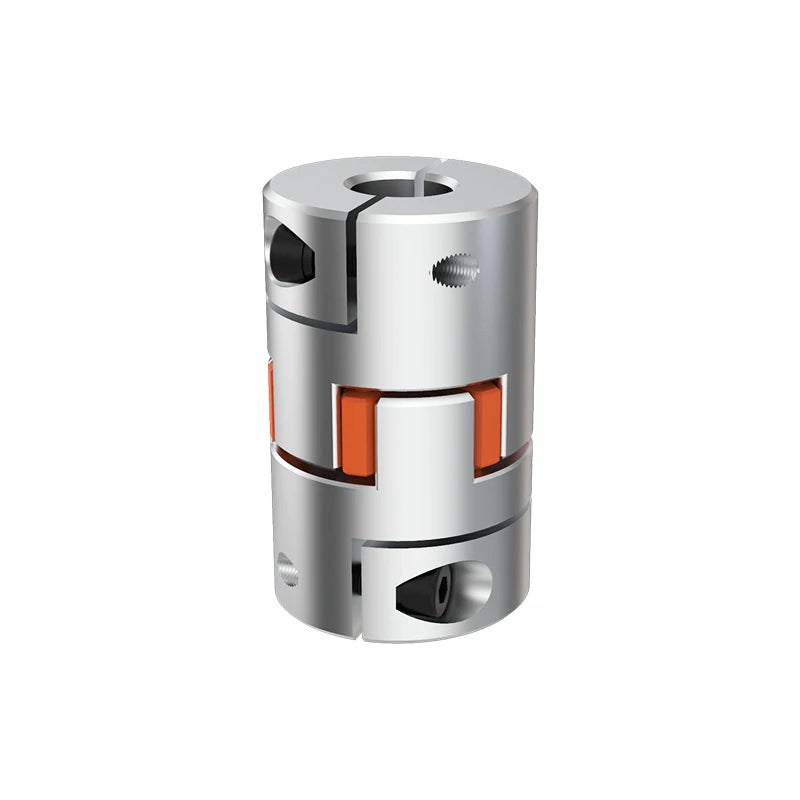

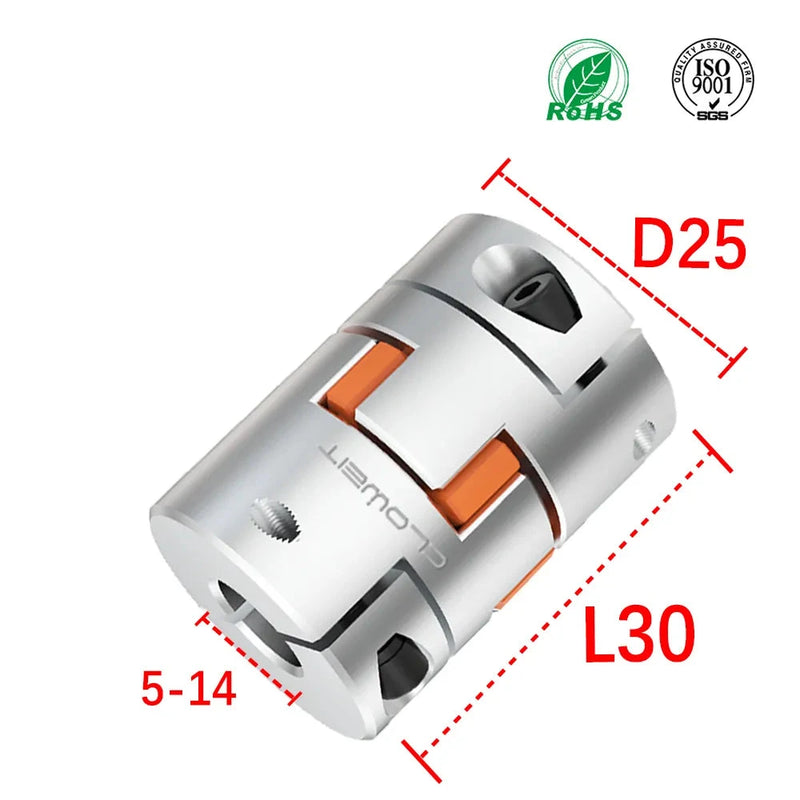

Acoplamiento de eje flexible de ciruelo de aluminio del acoplador del mandíbula D25L30 del LF dos
|
LF-F-D25L30 (2JAW) |
Reprimición |
EL TAMAÑO DE UN ORIFICIO LATERAL PUEDE MENSAJE (D1): |
|||
1 juego de tarifa personalizada |
Diámetro del eje |
Ancho del chavetero |
Profundidad del chavetero |
Tolerancia |
0,5 usd para LD/LF/LB/LE |
10-12 mm |
4mm |
1,8 mm |
0,1 mm |
12,7-17 mm |
5mm |
2,3 mm |
||
18-22 mm |
6mm |
2,8 mm |
||
23-30 mm |
8mm |
3,3 mm |
0,2 mm |
|
31-38 mm |
10mm |
3,3 mm |
||
39-44 mm |
12mm |
3,3 mm |
||
45-50 mm |
14mm |
3.Smm |
||
51-58 mm |
16mm |
4,3 mm |
||
59-65mm |
18mm |
4,4 mm |
Modelo |
D |
l |
D1-D2 |
METRO |
L1 |
L2 |
L3 |
Atornillar |
14 |
22 |
3-6.35 |
M3.0 |
14 |
8 |
3.5 |
2.1 |
|
14 |
22 |
3-6.35 |
M2.5 |
14 |
8 |
3.5 |
1.1 |
|
20 |
25 |
4-10 |
M3.0 |
16.5 |
9.4 |
3.9 |
2.1 |
|
20 |
30 |
4-10 |
M3.0 |
19 |
9.4 |
5.15 |
2.1 |
|
25 |
30 |
5-14 |
M3.0 |
20 |
11.5 |
4.6 |
2.1 |
|
25 |
35 |
5-14 |
M3.0 |
22,5 |
11.5 |
6 |
2.1 |
|
30 |
35 |
6-16 |
M4.0 |
22,5 |
11.5 |
6 |
4.9 |
|
30 |
35 |
6-16 |
M4.0 |
22,5 |
13 |
5.5 |
4.9 |
|
| 30 |
40 |
6-16 |
M4.0 |
25 |
11.5 |
7 |
4.9 |
|
30 |
40 |
6-16 |
M4.0 |
25 |
13 |
6.75 |
4.9 |
|
30 |
50 |
6-14 |
M4.0 |
30 |
13 |
6.25 |
4.9 |
|
35 |
40 |
8-20 |
M4.0 |
25,5 |
13.5 |
7 |
4.9 |
|
35 |
50 |
8-20 |
M4.0 |
30,5 |
13 |
6.5 |
4.9 |
|
35 |
60 |
8-20 |
M4.0 |
35,5 |
13 |
6.5 |
4.9 |
|
40 |
50 |
8-22 |
M5.0 |
31 |
15 |
8.7 |
10 |
|
40 |
55 |
8-22 |
M5.0 |
33,5 |
15 |
7 |
10 |
|
40 |
66 |
8-22 |
M5.0 |
39 |
15 |
8 |
10 |
|
| 40 |
78 |
8-22 |
M5.0 |
45 |
15 |
9 |
10 |
|
45 |
66 |
10-25 |
M5.0 |
39,5 |
dieciséis |
8 |
10 |
|
45 |
78 |
10-25 |
M5.0 |
45,5 |
dieciséis |
8.5 |
10 |
|
55 |
66 |
12-30 |
M6.0 |
40 |
dieciséis |
8.5 |
17 |
|
55 |
78 |
12-30 |
M6.0 |
46 |
dieciséis |
8.5 |
17 |
|
sesenta y cinco |
90 |
14-38 |
M8 |
52,5 |
19 |
10.5 |
44 |
|
80 |
115 |
16-45 |
M8 |
66,5 |
22 |
12.5 |
44 |
|
95 |
126 |
18-55 |
M10.0 |
73 |
24,5 |
13 |
90 |
Modelo |
Par nominal (nm) |
Par máximo (nm) |
máxima velocidad |
Momento de |
Permisible |
Permisible |
Peso (gramos |
LF-D-D14L22(2 mandíbulas) |
0,8 |
1.5 |
19000 |
1,9* 10-7 |
0.1 |
1 |
14 |
LF-B-D14L22(2 mandíbulas) |
1.1 |
2.2 |
19000 |
1,9* 10-7 |
0.1 |
1 |
14 |
LF-B-D20L25(2 mandíbulas) |
2.8 |
5.6 |
17000 |
1.0* 10-6 |
0,15 |
1 |
26 |
LF-B-D20L30(2 mandíbulas) |
2.8 |
5.6 |
17000 |
1.0*10 -6 |
0,15 |
1 |
30 |

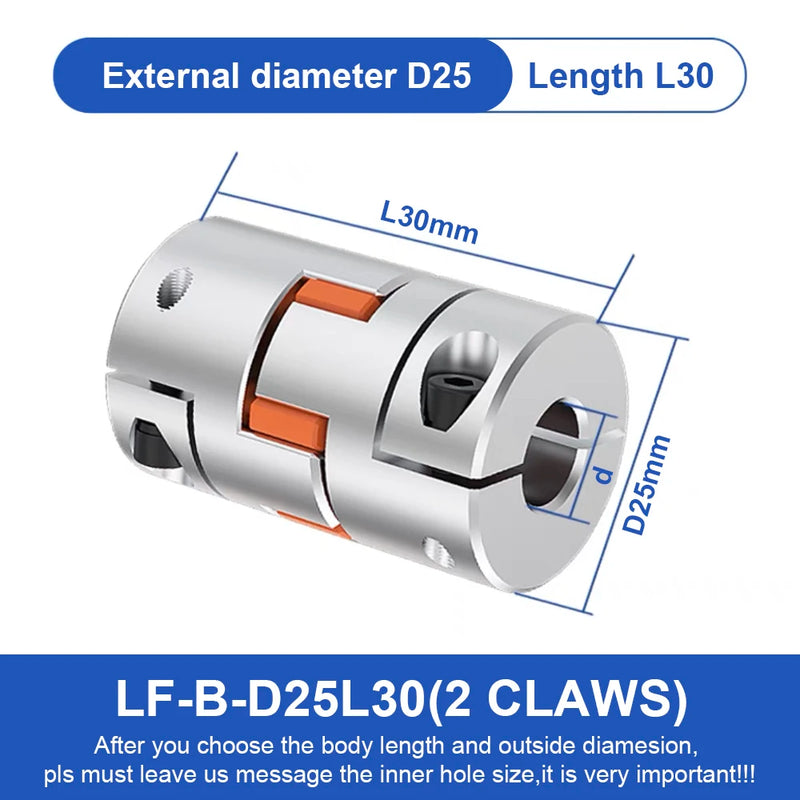

LF-B-D25L30(2 mandíbulas) |
6 |
12 |
16000 |
2.0*10 -6 |
0,15 |
1 |
45 |
LF-B-D25L35(2 mandíbulas) |
6 |
12 |
15000 |
2.0* 10-6 |
0,15 |
1 |
51 |
LF-B-D30L35(2 mandíbulas) |
6.5 |
13 |
15000 |
6.0* 10-6 |
0,15 |
1 |
72 |
LF-B-D30L35 (3 mandíbulas) |
6.5 |
13 |
15000 |
6.0* 10-6 |
0,15 |
1 |
81 |
LF-B-D30L40(2 mandíbulas) |
6.5 |
13 |
14000 |
6.0* 10-6 |
0,15 |
1 |
72 |
LF-B-D30L40(3 mandíbulas) |
6.5 |
13 |
14000 |
6.0* 10-6 |
0,15 |
1 |
81 |
LF-B-D30L50(3 mandíbulas) |
6.5 |
13 |
14000 |
6.0*10 -6 |
0,15 |
1 |
105 |
LF-B-D35L40(3 mandíbulas) |
8 |
15 |
14000 |
1.0* 10-5 |
0,15 |
1 |
114 |
LF-B-D35L50(3 mandíbulas) |
8 |
15 |
13000 |
1.0* 10-5 |
0,15 |
1 |
135 |
LF-B-D35L60(3 mandíbulas) |
8 |
15 |
13000 |
1.0* 10-5 |
0,15 |
1 |
161 |
LF-B-D40L50(3 mandíbulas) |
28 |
40 |
13000 |
3,6* 10-5 |
0,15 |
1 |
175 |
LF-B-D40L55 (3 mandíbulas) |
28 |
40 |
13000 |
3,6* 10-5 |
0,15 |
1 |
192 |
LF-B-D40L66(3 mandíbulas) |
28 |
40 |
13000 |
3,6* 10-5 |
0,15 |
1 |
229 |
LF-B-D40L78(3 mandíbulas) |
32 |
64 |
13000 |
3,6* 10-5 |
0,15 |
1 |
270 |
LF-B-D45L66(3 mandíbulas) |
35 |
50 |
13000 |
7,2*10 -5 |
0,15 |
1 |
288 |
LF-B-D45L78(3 mandíbulas) |
40 |
80 |
12000 |
7,2* 10-5 |
0,15 |
1 |
340 |
LF-B-D55L66(4 mandíbulas) |
35 |
62 |
10500 |
1,6* 10-4 |
0,15 |
1 |
428 |
LF-B-D55L78(4 mandíbulas) |
46 |
92 |
10500 |
1,6* 10-4 |
0,15 |
1 |
505 |
LF-B-D65L90(4 mandíbulas) |
110 |
210 |
8300 |
3,5* 10-4 |
0,15 |
1 |
811 |
LF-B-D80L115(4 mandíbulas) |
135 |
270 |
7000 |
1.0* 10-3 |
0,15 |
1 |
1565 |
LF-B-D95L126(4 mandíbulas) |
420 |
520 |
6000 |
2,3*10 -3 |
0,15 |
1 |
2415 |
