Acoplamiento de brida LE D45L35/50 Acoplador de eje de motor flexible Aluminio

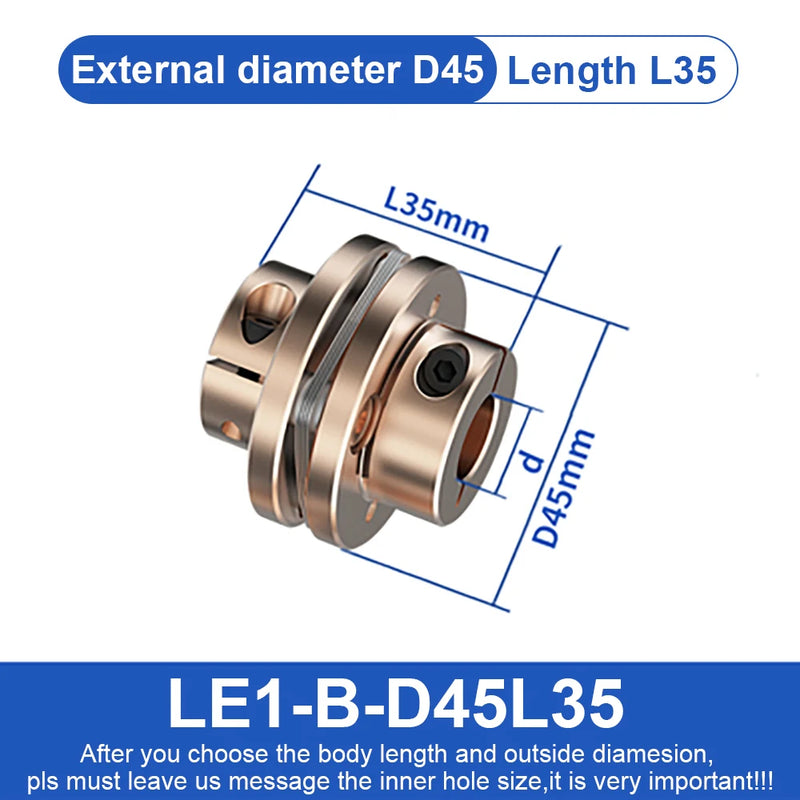

LE1-B-D45L35 |

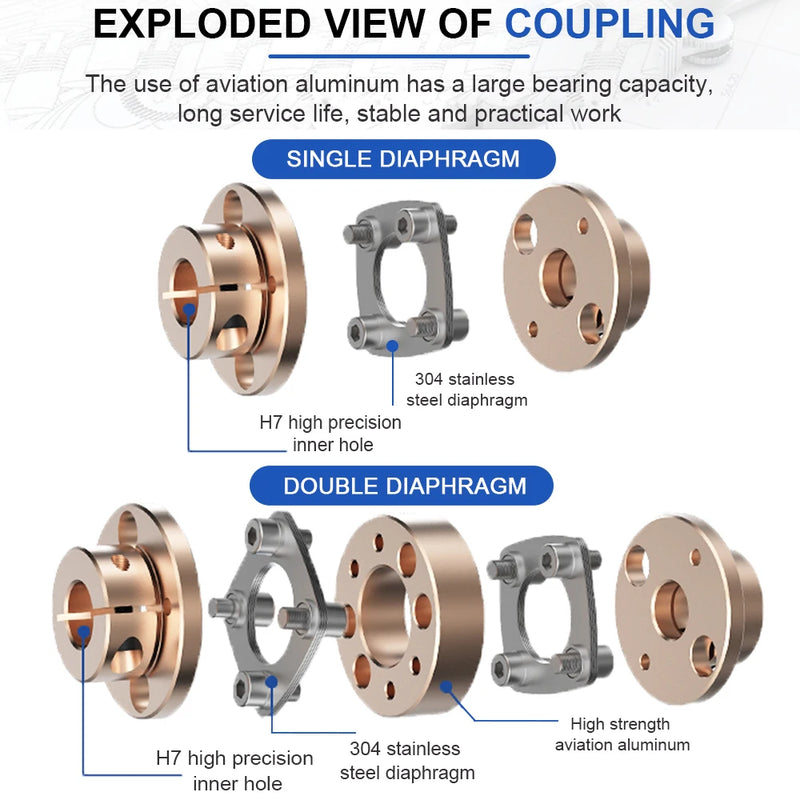

Diafragma simple de doble brida |
EL TAMAÑO DE UN ORIFICIO LATERAL PUEDE MENSAJE (D1): |
|
LE2-B-D45L50 |
Doble brida doble diafragma |
EL TAMAÑO DE UN ORIFICIO LATERAL PUEDE MENSAJE (D1): |
1 juego de tarifa personalizada |
Diámetro del eje |
Ancho del chavetero |
Profundidad del chavetero |
Tolerancia |
0,5 usd para LD/LF/LB/LE |
10-12 mm |
4mm |
1,8 mm |
0,1 mm |
12,7-17 mm |
5mm |
2,3 mm |
||
18-22 mm |
6mm |
2,8 mm |
||
23-30 mm |
8mm |
3,3 mm |
0,2 mm |
|
31-38 mm |
10mm |
3,3 mm |
||
39-44 mm |
12mm |
3,3 mm |
||
45-50 mm |
14mm |
3,5 mm |
||
51-58 mm |
16mm |
4,3 mm |
||
59-65mm |
18mm |
4,4 mm |
Modelo |
D |
l |
D1-D2 |
D1 |
METRO |
L1 |
L2 |
L3 |
L4 |
Torque de apriete del tornillo |
26 |
26 |
4-8 |
dieciséis |
M2.5 |
11.8 |
2.4 |
3.9 |
/ |
1.1 |
|
34 |
33 |
5-12 |
22 |
M2.5/M3 |
14.9 |
3.2 |
5.2 |
/ |
1.1/2.1 |
|
40 |
35 |
6-15 |
25 |
M2.5/M3 |
15.5 |
4 |
5 |
/ |
1.1/2.1 |
|
45 |
35 |
8-18 |
30 |
M3/M4 |
15.5 |
4 |
5 |
/ |
2.1/4.9 |
|
56 |
45 |
10-22 |
38 |
M4 |
20 |
5 |
6 |
/ |
4.9 |
|
68 |
54 |
12-25 |
46 |
M5 |
24,5 |
5 |
8 |
/ |
10 |
|
82 |
68 |
14-32 |
56 |
M6 |
30,8 |
6.5 |
11 |
/ |
17 |
|
26 |
35 |
4-8 |
dieciséis |
M2.5 |
11.8 |
2.4 |
3.5 |
6.6 |
1.1 |
|
34 |
45 |
5-12 |
22 |
M2.5/M3 |
14.9 |
3.2 |
3.8 |
8.8 |
1.1/2.1 |
|
40 |
50 |
6-15 |
25 |
M2.5/M3 |
15.5 |
4 |
4.5 |
11 |
1.1/2.1 |
|
45 |
50 |
8-18 |
30 |
M3/M4 |
15.5 |
4 |
4.5 |
11 |
2.1/4.9 |
|
56 |
64 |
10-22 |
38 |
M4 |
20 |
5 |
6 |
14 |
4.9 |
|
68 |
74 |
12-25 |
46 |
M5 |
24,5 |
5 |
7 |
15 |
10 |
|
82 |
98 |
14-32 |
56 |
M6 |
30,8 |
6.5 |
8 |
23,5 |
17 |
Modelo |
Par nominal |
Tuerca maxima |
Velocidad máxima |
Momento de inercia |
Paralelo permitido |
angular permitido |
Peso |
LE1-B-D26L26 |
3.6 |
6 |
5000 |
2,3*10-6 |
0.1 |
1 |
47 |
LE1-B-D34L33 |
9 |
15 |
5000 |
9*10-6 |
0.1 |
1 |
91 |
LE1-B-D40L35 |
13.2 |
22 |
4500 |
2.1*10-5 |
0.1 |
1 |
129 |
LE1-B-D45L35 |
15 |
25 |
4500 |
3,5*10-5 |
0.1 |
1 |
160 |
LE1-B-D56L45 |
28.8 |
48 |
4000 |
1,2*10-4 |
0.1 |
1 |
309 |
LE1-B-D68L54 |
46,8 |
78 |
4000 |
3,5*10-4 |
0.1 |
1 |
539 |
LE1-B-D82L68 |
177 |
295 |
3000 |
9*10-4 |
0.1 |
1 |
979 |
LE2-B-D26L35 |
3.8 |
6.3 |
5000 |
2,3*10-6 |
0.1 |
1 |
60 |
LE2-B-D34L45 |
9.5 |
15.8 |
5000 |
9*10-6 |
0.1 |
1 |
120 |
LE2-B-D40L50 |
13.9 |
23.1 |
4500 |
2.1*10-5 |
0.1 |
1 |
180 |
LE2-B-D45L50 |
15.8 |
26.3 |
4500 |
3,5*10-5 |
0.1 |
1 |
225 |
LE2-B-D56L64 |
30.2 |
50,4 |
4000 |
1,2*10-4 |
0.1 |
1 |
435 |
LE2-B-D68L74 |
49.1 |
82 |
4000 |
3,5*10-4 |
0.1 |
1 |
735 |
LE2-B-D82L98 |
155 |
310 |
3000 |
9*10-4 |
0.1 |
1 |
1407 |
